一、GAMBIT的基本功能

　　Gambit为独立的CFD前处理工具。在几何建模与导入方面，GAMBIT具备ACIS实体建模能力，ACIS文件是展名为.sat的文件，利用三维建模软件基本都可以输出这种格式。利用该文件格式可以在三维造型软件之间进行相互交换。除ACIS实体建模能力外，GAMBIT还具备STEP、Parasolid和IGES等的接口。GAMBIT能为所有FLUENT求解器生成网格，包括FIDAP和POLYFLOW等，生成的网格包含结构化和非结构化类型，六面体、四面体、金字塔形和棱柱体网格。GAMBIT还能进行网格质量检查、边界区域指定和网格输出操作。

二、GAMBIT的操作流程

　　GAMBIT的操作流程如下。

1、几何构造，通过GAMBIT建模工具或者CAD/CAE几何文件接口，对几何模型编辑修补。
2、网格生成，包括局部网格(边或边界)和全局网格(面或体)。
3、检查网格质量。
4、边界和连续区域的指定。
5、为FLUENT输出网格。

三、GAMBIT的启动

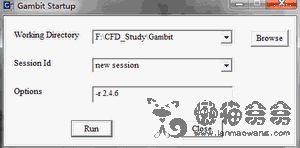

在Windows7/Vists/XP/2000系统中双击图标，即可启动Gambit，启动界面如下图所示。

　　可在【Working Directory】下拉框中输入工作目录或单击Browse按钮浏览选择路径。在【Session id】下拉列表中选择新的进程或先前存储的进程（例如在“C:/Fluent”目录中先前保存过一个项目，如名称为lanmaowang，在下拉菜单中会出现这个名称。通常默认的是New Session，即新建进程）。在Linux/Unix系统中，可以通过DOS命令提示符进入GAMBIT或在Linux/Unix中输一入命令gambit session名称（没有装过Linux或UNIX，请大家自己测试）。

　　当GAMBIT启动时，会创建一个名称为GAMBIT.*的工作目录，其中*是随意指定的4位工序代*.号，Gambit还会在工作目录下创建一个锁定的文件sessionID.lok，sessionID.lok是为了防止另一个session ID使用相同的ID在相同的工作路径下。如果GAMBIT异常退出，这个文件必须手动删除（曾经遇到断网的情况gambit会突然退出，这时候如果不删除该文件，再次在Gambit中打开会报错）。在GAMBIT.*目录下将被创建三个文件，即sessionID.dbs、sessionID.jou和sessionID.trn。其中，sessionID.dbs为GAMBIT数据库，所有几何和网格信息都存储在这个一文件里。sessionID.jou为日志文件（参考《Gambit教程—运行日志文件（.jou文件）》），在当前sessionID中所有用户指令都存储在这个文件中。sessionID.trn为副本文件，当前GAMBIT session所有输出都存储在这个文件里。

四、GAMBIT的界面

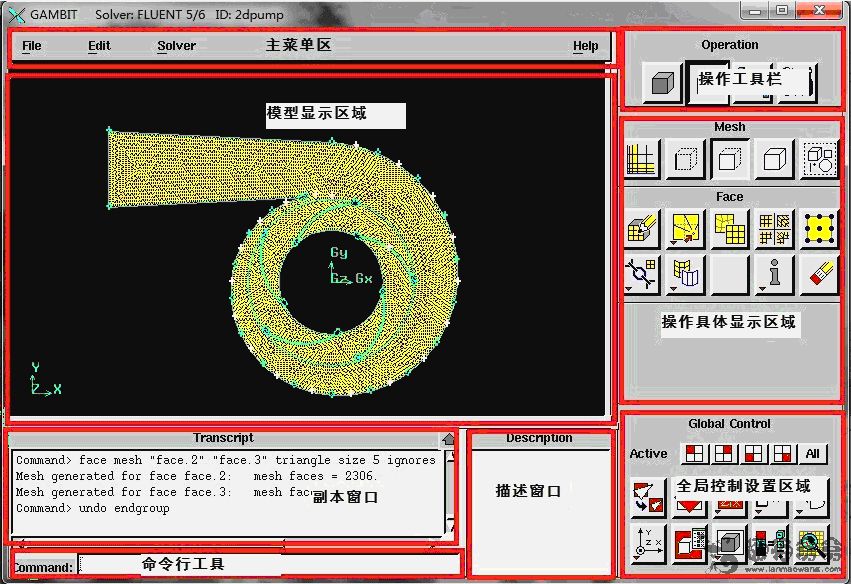

　　GAMBIT启动后，其界面如图所示

　　GAMBIT界而分为：模型显示区、主菜单工具栏区、操作工具面板区、窗体区域、全局控制面板区、信息描述窗口、副本窗口区和命令行工具。

　　操作工具面扳（Operation面板）是用户进行建模、网格划分、边界条件设置等的工具箱。如图所示：

　　Operation工具面板主要由几何工具、网格划分、边界条件设置和工具设置四部分组成。点击相应的按钮将出现相对应的工具。

　　点击Geometry（几何）工具按钮将出现几何建模工具。几何工具主要由点、线、面、实体、组几部分组成。点线面体是建立几何模型的最基本工具。如图所示：

　　点击网格（Mesh）按钮将出现网格划分工具。该工具提供边界层网格、线网格、面网格、体网格和组网格划分工具。具体应用在后面做介绍。如图所示：

　　点击边界层（Zones）按钮将出现边界条件设置工具。包括边界层设置和域设置两个选项，边界层是用来设置边界层的工具，提供的选项还是很丰富的，就选的时候麻烦。域设置是设置区域的选项，提供流体域和固体域两种格式。

　　点击工具（Tools）按钮将出现工具工具栏。在这里可以设置坐标系、设置视窗的网格点、擦除等。其中还有一个Turbo工具，主要是用来设置旋转机械的（我没用过，等我找到好的资料再跟大家分享。）工具显示如图：

　　菜单区域是菜单选项区域。提供三个操作菜单，即：File（文件操作相关）、Edit（编辑设置）、Solver（求解器设置）。

　　File菜单从上到下依次为：新建、打开、保存、另存为、图形打印、运行日志文件、清除日志、查看文件、导入、导出、reconnect cad geometry（没用过）、退出。file菜单如图所示：

　　file菜单中的import二级菜单提供几何导入、网格导入等工具。可以导入的几何结构有：ACIS、Parasolid、IGES、STEP、Catia V4和Catia VS等。Gambit与AutoCAD、Pro/E和Optegra等可视化计算机辅助设计工具具有良好的接口，可以为模型建立节约大量时间，用Gambit建模个人感觉简直是一种痛苦。import显示如下：

　　Export二级菜单提供几何模型导出和网格导出功能，主要可以导出ACIS、Parasolid、IGES、STEP、Catia V4几种几何结构，可以导出Fluent、ANSYS等网格文件。Export菜单如下显示：

　　Edit（编辑）菜单提供更改Session（当前进程）名称选项、启动局部文本编辑器选项、定义Gambit参量选项、编辑Gambit默认设置、撤销、重做选项。如图所示：

Solver（求解器）菜单主要用来定义求解器，默认为Fluent 5/6。如图所示：

五、鼠标操作

六、窗口控制

按钮	功能
	模型适应窗口按钮。例如模型缩放以后，按该按钮可使模型适应窗口大小全部显示。
	模型显示方向下拉按钮。有多种视图方向显示模式。
	旋转控制按钮。
	可见性设置。例如隐藏/显示模型或网格等。
	模型显示窗口显示模式下拉按钮。在该按钮可以实现多个方向视图的查看。例如设置四个窗口显示不同方向。
	实体显示方式下拉按钮。有三种显示模式：1、线框模式；2、实体模式；3、消音线框模式
	模型颜色设置按钮。用来设置模型的显示颜色。不同颜色用在不同结构、块，有时候可以增加效率。
	光源。
	撤销或重做下拉按钮。
	网格检查按钮。检查网格质量需要点此按钮。
