ICEM划分网格，对于简单的几何模型能够简单的处理，但是对于稍微复杂的模型或者没办法一次性划分高质量的网格的情况下，我们希望能够对模型进行分解，对单独的块进行网格划分，然后在ICEM中对网格进行重新组装，当然这是可以实现的。下面用一个简单的模型进行解释，复杂模型方法是一样的。

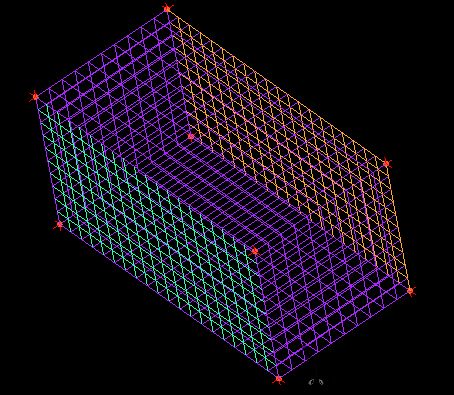

首先看一下几何模型：

上面的几何模型是一个长方体，我们将其分为两块，一块大的一块小的。对于这样的模型可以在ICEM中进行建模，我是在proe中建模，并保存为“.x_t”模型导入ICEM的。把长方体分割成两个部分后，对其分别保存。这里需要注意的是，不能在proe单独建模的过程中分别保存，除非你确定两个部分具有明确的装配关系，建议整体建模，然后分割。或者装配体在建模之前就计算好对应关系，或者利用proe的布尔操作功能，或者把装配体保存为“.x_t”格式或其他格式，重新打开再单独保存……等等，只要能实现目的就行。

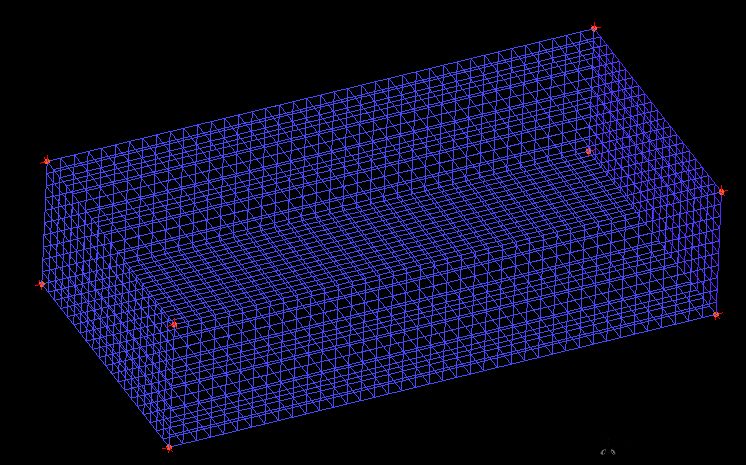

对单独的几何进行网格划分：

网格划分完成后必须要保存，确认不要覆盖。例如，一个保存为“prt0001.prj”另一个保存为“prt0002.prj”，这样对应的也就生成了“prt0001.uns”和“prt0002.uns”两个网格。（划分网格部分略）

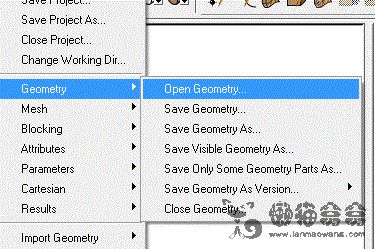

打开两个网格：

同时打开，或者分别在一个工程中打开模型，会出现如下提示：

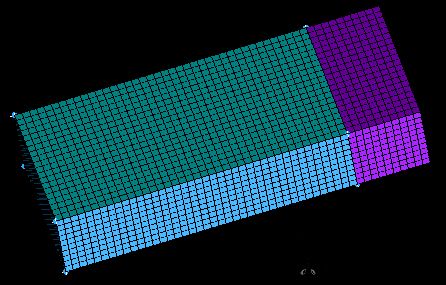

这时需要选择“merge files”按钮，注意不要选择“replace”，这样ICEM就完成了对网格的装配。装配结果如下：
