1.1 对象概述
对象是所有 ActiveX 应用程序的主要构造块。每一个显示的对象均精确代表一个 AutoCAD 组件。AutoCAD ActiveX 接口中有许多不同类型的对象。例如:
? 直线、圆弧、文字和标注等图形对象都是对象。
? 线型与标注样式等样式设置都是对象。
? 图层、编组和块等组织结构都是对象。
? 视图与视口等图形显示都是对象。
? 甚至图形、AutoCAD 应用程序本身也是对象。
每一个对象都有其相应的特性、方法,可以读取或改变其特性,可以用方法来控制对象的动作。利用该项技术做AutoCAD二次开发,或者编写基
于AutoCAD的数据库程序,有着显而易见的优越性,尤其与专用语言AutoLISP相比。对象按照分层结构来组织,其根是 Application 对象。这种层次结构的视图称为“对象模型”。对象模型给出了上级对象与下级对象之间的访问关系。

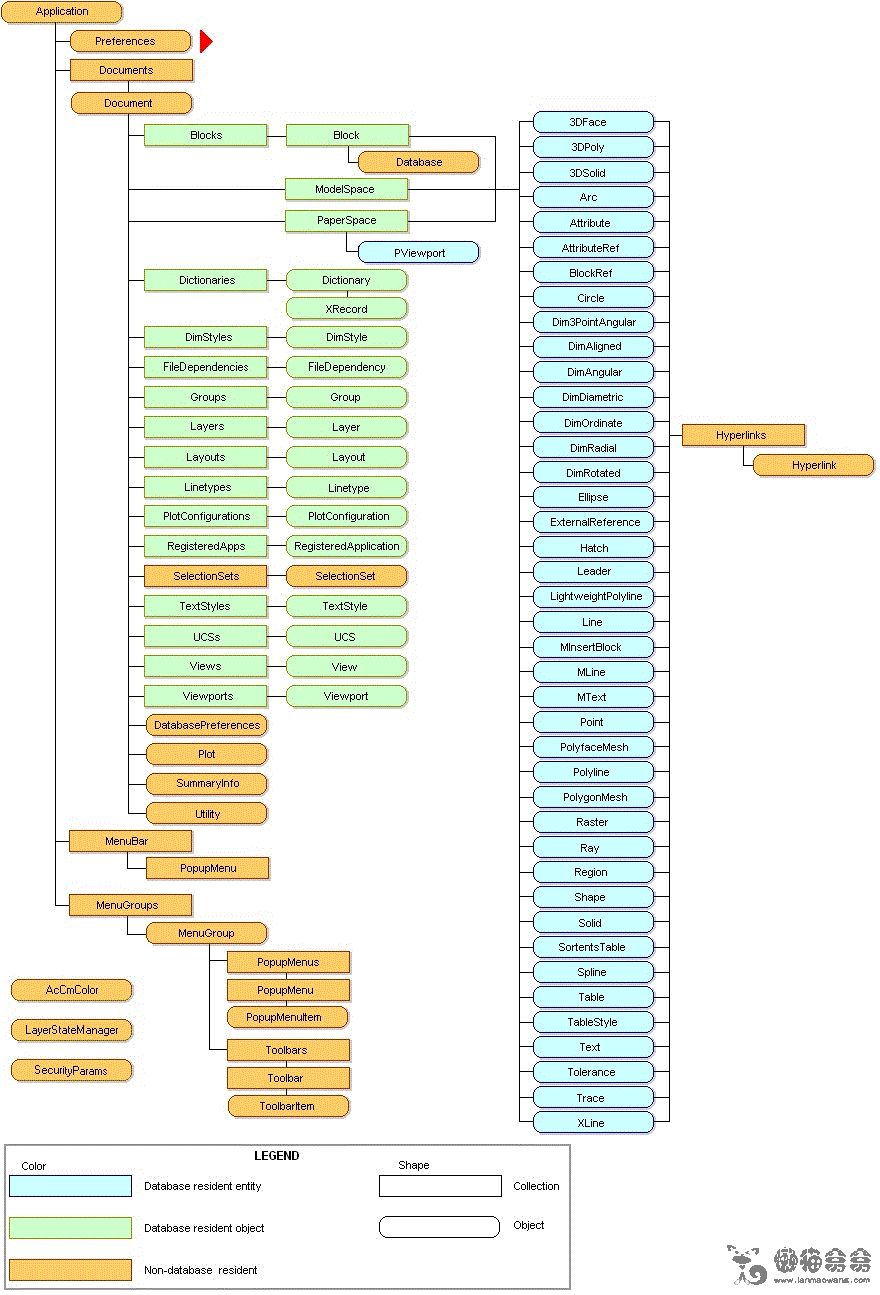

下面的图标诠释了对象与属性之间的关系:
1.2 Application 对象
Application 对象是 AutoCAD ActiveX Automation 对象模型的根对象。通过 Application 对象,用户可以访问任何其他的对象或任何对象指定的特性或方法。
例如,Application 对象具有 Preferences 特性,该特性可以返回 Preferences 对象。通过此对象可以访问“选项”对话框中存储在注册表中的设置。(DatabasePreferences 对象包含存储在图形中的设置,稍后将会讨论这些内容。)通过 Application 对象的其他特性,用户可以访问与应用程序相关的数据,例如应用程序的名称和版本,以及 AutoCAD 大小、位置和可见性。Application 对象的方法可以执行与应用程序相关的操作,例如列表显示、加载和卸载 ADS 与 ARX 应用程序,以及退出 AutoCAD。
Application 对象还提供指向 AutoCAD 图形(通过 Documents 集合)、AutoCAD 菜单和工具栏(通过MenuBar 和 MenuGroups 集合)以及 VBA IDE(通过 VBE 特性)的链接。
Application 对象还是 ActiveX 接口的全局对象,这表示 Application 对象的所有方法和特性都可以用于全局名称空间。
1.3 Document对象

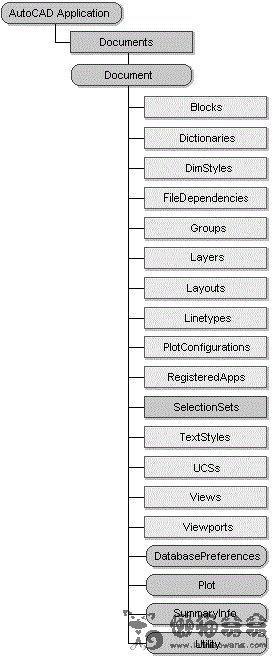

Document 对象(实际上就是 AutoCAD 图形)可以在 Documents 集合中找到。通过它,可以访问所有图形和大部分非图形 AutoCAD 对象。通过 ModelSpace 和 PaperSpace 集合可以访问图形对象(直线、圆、圆弧等),而通过具有类似名称的集合(例如 Layers、Linetypes 和 TextStyles)则可以访问非图形对象(如:图层、线型、文本样式等)。通过 Document 对象还可以访问 Plot 和 Utility 对象。
要访问图形特性,请使用 Document 对象的 SummaryInfo 特性。
1.4 集合对象
AutoCAD 将大部分对象进行编组,组成集合。虽然这些集合包含了不同类型的数据,但是可以使用相似的技术来处理它们。每一个集合都提供了向其中添加对象的方法。大多数集合是通过 Add 方法完成的。但添加图元对象通常使用名为 Add<图元名> 的方法。例如,要添加直线,请使用 AddLine 方法。
集合还有一些其他的常用方法和特性。Count 特性用于获取集合中的对象个数(从零开始)。Item 方法用于获取集合中的任何对象。
1.4 图形和非图形对象
图形对象(也称为图元)是组成图形的可见对象(例如直线、圆、光栅图像等)。要创建这些对象,请使用相应的 Add<Entityname> 方法。要修改或查询这些对象,请使用对象本身的方法或特性。每一个图形对象都拥有允许应用程序执行大部分 AutoCAD 编辑命令(例如复制、删除、移动、镜像等)的方法。这些对象还提供了一些方法,用来设置和检索对象的扩展数据,亮显和更新对象,以及检索对象边框。图形对象具有诸如Layer、Linetype、Color 和 Handle 之类的典型特性。还具有一些特有的特性,它们因对象类型不同而有所不同,例如 Center、Radius 和 Area。
非图形对象是指属于图形的一部分但不可见的(提示性的)对象,例如Layers、Linetypes、DimStyles、SelectionSets 等。要创建这些对象,请使用其上级集合对象的 Add 方法。要修改或查询这些对象,请使用对象本身的方法或特性。每一个非图形对象都有用于特定目的的方法和特性,都有设置和检索扩展数据以及删除自己的方法。
1.5 Preferences、Plot 和 Utility 对象
在 Preferences 对象下有一组对象,分别对应“选项”对话框中的一个选项卡。这些对象提供对“选项”对话框中所有存储在注册表中的设置的访问。DatabasePreferences 对象包含存储在图形中的设置。还可以利用SetVariable 和 GetVariable 方法设置和修改选项(以及不属于“选项”对话框的系统变量)。关于设置选项的详细信息,请参见设置 AutoCAD 系统配置。
可以通过 Plot 对象访问“打印”对话框中的设置,而且应用程序可以通过此对象使用各种方法打印图形。关于打印的详细信息,请参见打印图形。
Utility 对象提供用户输入和转换函数。用户输入函数是提示用户在 AutoCAD 命令行中输入各种类型的数据(例如字符串、整数、实数、点等)的方法。转换函数是操作 AutoCAD 特有的数据类型(例如点和角度)以及处理字符串和数值的方法。关于用户输入函数的详细信息,请参见提示用户输入。
