在深入学习之前，我们首先通过一个简单的程序例子来看一下Delphi对AutoCAD二次开发有什么样的效果。本程序实现AutoCAD程序的打开和关闭。

1.1 Delphi与AutoCAD连接

在程序与AutoCAD进行控制的时候，必须要通过一个桥梁，而这个桥梁需要通过我们的代码来实现。只有实现了程序与AutoCAD之间的通讯，才能进行下一步的工作。再次我们为您提供一个Delphi连接AutoCAD的样板代码，每次进行开发的时候您可以通过修改此代码来实现与AutoCAD之间的连接。

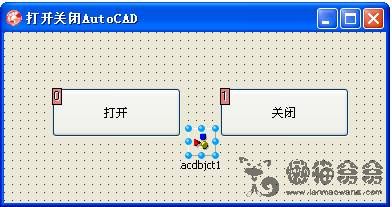

新建一个工程，在窗体上添加TAcadObject和两个个按钮控件，分别为两个按钮命名为打开和关闭。此时在代码引用部分程序会自动添加一下两个引用：OleServer, AutoCAD_TLB。

代码如下：

uses
ComObj;//Delphi开发AutoCAD利用的是COM编程，在这里需要添加COM对象
//定义全局变量
var
  acad:AcadApplication;
//打开CAD窗口
procedure Tfrm_AutoCAD.bt_openClick(Sender: TObject);
begin
  acad:=CreateOLEObject('AutoCAD.Application.17')as AcadApplication;
  //在这里我们利用CreateOLEObjec函数来创建新的AutoCAD，从而实现打开AutoCAD。
  acad.Visible:=True;
  //创建了CAD需要对CAD的可见性进行定义，如果没有这一条，CAD将不以窗口形式显现。
end;
//关闭CAD窗口
procedure Tfrm_AutoCAD.bt_closeClick(Sender: TObject);
begin
  try
    acad:=GetActiveOleObject('AutoCAD.Application.17')as AcadApplication;
//获得活动的CAD对象
    acad.Quit;
  except
    MessageBox(Handle,'AutoCAD没有运行','提示',MB_OK+MB_iconinformation);
  end;
end;

1.2 Delphi与AutoCAD连接的样板代码

通过上面的程序，我们已经初步掌握了与AutoCAD的连接方式。在上面的代码中，我们主要通过两个函数（CreateOLEObject，GetActiveOleObject）来实现与AutoCAD的创建、连接。

如果 AutoCAD 正在运行，并指定 AutoCAD 版本号时，GetActiveOleObject函数将检索 AutoCAD Application 对象。如果AutoCAD没有运行，则会返回一个错。同时运行多个 AutoCAD 任务时， GetActiveOleObject函数会返回 Windows 运行对象表中的第一个 AutoCAD 实例。

CreateObject 函数接着会试图创建一个 AutoCAD Application 对象。如果创建成功，会启动 AutoCAD；如果失败，则会显示一个消息框，说明发生的错误。要显示 AutoCAD 图形窗口，必须将 AutoCAD 应用程序的 Visible 特性设置为 TRUE。如果没有将 Visible属性设置为 TRUE 将会导致 AutoCAD 应用程序不可见，甚至 AutoCAD 不在 Windows 任务栏上显示。

下面代码是笔者利用Delphi对AutoCAD进行二次开发的时候使用的一个样板代码，实现对AutoCAD的创建与连接。你可以根据实际情况修改该代码，但是在一般情况下次代码通用。代码如下;

uses
  AutoCAD_TLB, ComObj,//添加引用
var
acad:AcadApplication;//定义全局变量，acad可以随便定义，但是不要与关键词冲突
procedure TForm1.FormShow(Sender: TObject);//也可以在FormCreate的时候加入下面代码
begin
try
    acad:=GetActiveOleObject('AutoCAD.Application.17') as AcadApplication;
    acad.Visible:=True;
  except
    acad:=CreateOLEObject('AutoCAD.Application.17')as AcadApplication;
    acad.Visible:=True;
  end;
end;

注意:如果CreateOLEObject或GetActiveOleObjec函数使用的是独立于版本的 ProgID，则将函数更改为使用依赖于版本的 ProgID。例如，如果使用的是CreateOLEObject，请将 CreateOLEObject ("AutoCAD.Application") 更改为 CreateObject ("AutoCAD.Application.17")。
