　　对于泵系统工况的改变有很多种方法，其中之一就是多台泵设备性能合成。当一台泵无法满足工况时，需要多台泵并联或串联，以便获得期望的流量、扬程。

一、泵的并联运行

　　泵的并联是指，多台泵共用一根出口管。每台泵都有单独的止回阀。泵并联运行后，相同扬程下的流量相加，即：

Q并=Q泵1+Q泵2+Q泵3+……+Q泵n

　　泵的并联运行，主要分为两种：

　　①同性能水泵并联运行；

　　②不同性能泵并联运行。

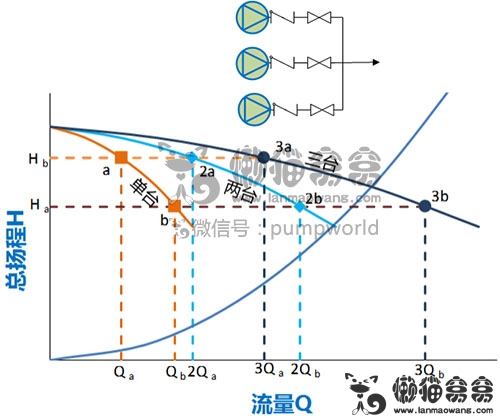

1.1 同性能水泵并联运行

 　　同性能泵并联运行，即并联运行泵的性能完全相同。相同性能泵并联，关死点扬程与单台泵相同，流量为相同扬程下多台泵单独流量的总和。

Q并=Q泵1+Q泵2+Q泵3+……+Q泵n

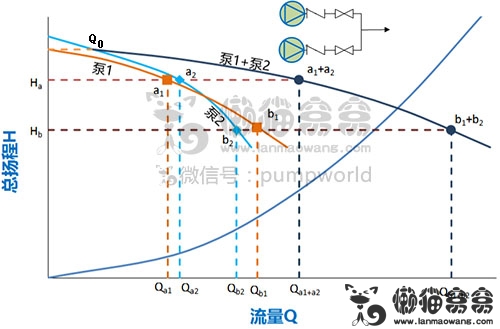

2.2 不同性能泵并联运行

　　对于新规划设计的泵站，很少采用这种方式运行。通常在泵站改造时采用这种运行方式。

　　不同泵并联运行，两台泵是否都能正常工作取决于关死点扬程高的泵，在关死点扬程低的泵的关死点扬程值下的流量Q0。在小于该流量时，关死点扬程低的泵，出口部分止回阀无法正常打开，是不出水的。

并联选型的误区

　　通常初始设计时，需要按照最高用水量和最不利点确定流量扬程，然后根据该流量扬程确定最经济泵数量，此时单泵的流量即为：

Q单=Q总÷数量

　　但是有另外一种情况相反，就是有了单泵的性能，来确定在固定管路中的运行工况。这个和上面的情况不同，需要根据特定的管路特性曲线和此时泵的并联后曲线合成在一张图上，来确定并联运行后的工况点。

　　这里有一个很大的误区，就是说并联运行流量小于两台泵之和，这个误区正是第二种情况。对于第一种情况设计的流量扬程，单泵的运行工况则是流量除以数量。

　　在与客户交流的时候，客户总希望并联运行的泵单泵工况流量略大于系统流量除以台数，这个主要是看哪种设计方式。如果是第一种系统设计，选出来的泵最终运行时单泵会偏离工况点，即扬程过高。如果是第二种情况，很难说是否符合，因为不同厂家的曲线、不同形式的泵，性能也不一致，但是可以肯定的是，如果根据泵数量确定管路，是不经济的

　　不管哪种情况，关闭其中一台或几台水泵时，单泵的工况点会发生变化，原因是泵运行数量改变后，有了新的并联特性曲线，该特性曲线与管路特性曲线的交点（系统工况点）与原工况位置发生了显著变化（可以看上面的曲线图，三台泵并联运行，如果被关闭其中一台，则并联流量变成了两台并联，工况点由三台并联与系统的交点变成两台并联与系统的交点。此时运行，每台泵的运行工况则偏离其原来三台并联时的单台运行工况，即向大流量方向偏移；同样，如果增加台数，情况相反。）。

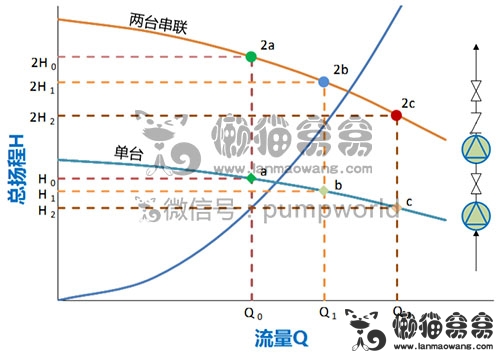

二、同性能泵的串联运行

　　泵的串联，是指一台泵安装在另一台泵后面运行，主要是为获得更高的压力。常用于长距离输水和增压供水情况下。串联运行系统，扬程为同一流量下扬程相加，即：

H串=H泵1+H泵2+……+H泵n

　　对于串联运行，第n-1台泵的出口压力（对于长距离串联，需要减去泵之间的损失）就是第n台泵的入口压力，因此对于串联泵的承压、轴承、轴封有一定要求，否则会造成壳体断裂、轴封损坏、轴承发热等。

　　与并联情况一样，关闭其中一台或多台泵，剩余泵的运行工况同样会发生变化。
